無錫暢鑫高壓泵是一家專注于柱塞式高壓泵的廠家，多年為客戶提供優質的高壓泵閥類產品，今天就給大家詳細解說關于柱塞泵的分類及其工作原理，柱塞泵一般分為單柱塞泵、臥式柱塞泵、軸向柱塞泵、直軸斜盤柱塞泵、徑向柱塞泵和液壓柱塞泵。

那么各種柱塞泵的工作原理是什么呢?下面有詳細的解說：

單柱塞泵：單柱塞泵結構組成主要有偏心輪、柱塞、彈簧、缸體、兩個單向閥。柱塞與缸體孔之間形成密閉容積。偏心輪旋轉一轉，柱塞上下往復運動一次，向下運動吸油，向上運動排油。泵每轉一轉排出的油液體積稱為排量，排量只與泵的結構參數有關。

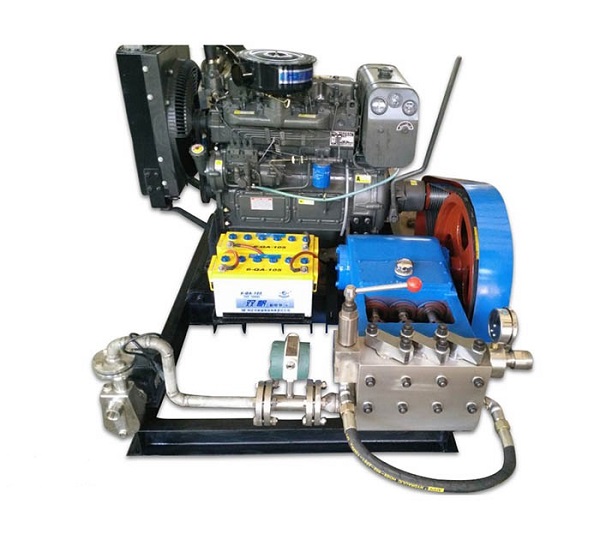

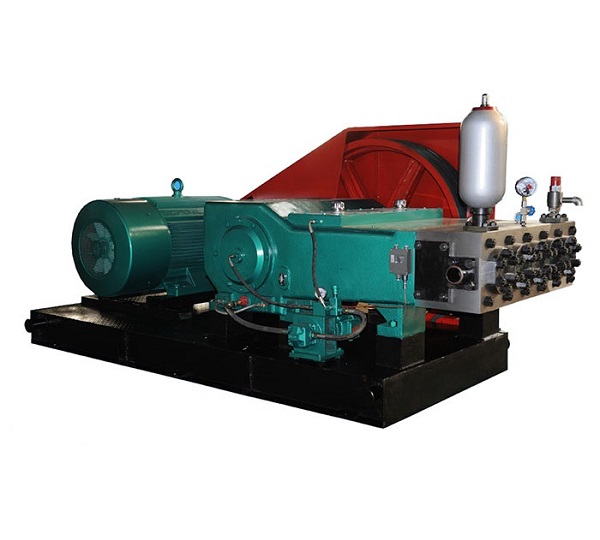

臥式柱塞泵：臥式柱塞泵是由幾個柱塞（一般為3個或6個）并列安裝，用1根曲軸通過連桿滑塊或由偏心軸直接推動柱塞做往復運動，實現吸、排液體的液壓泵。它們也都采用閥式配流裝置，而且大多為定量泵。煤礦液壓支架系統中的乳化液泵一般都是臥式柱塞泵。乳化液泵用于采煤工作面，為液壓支架提供乳化液，工作原理靠曲軸的旋轉帶動活塞做往復運動，實現吸液和排液。

軸向柱塞泵：軸向柱塞泵是活塞或柱塞的往復運動方向與缸體中心軸平行的柱塞泵。軸向柱塞泵利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞和柱塞孔都是圓形零件，可以達到很高的精度配合，因此容積效率高。

直軸斜盤柱塞泵：直軸斜盤柱塞泵分為壓力供油型和自吸油型兩種。壓力供油型液壓泵大都是采用有氣壓的油箱，靠氣壓供油的液壓油箱，在每次啟動機器之后，必須等液壓油箱達到使用氣壓后，才能操作機械。如果液壓油箱的氣壓不足時就啟動機器，會對液壓泵內的滑靴造成拉脫現象，會造成泵體內回程板與壓板的非正常磨損。

徑向柱塞泵：徑向柱塞泵可分為閥配流與軸配流兩大類。閥配流徑向柱塞泵存在故障率高、效率低等缺點。國際上70、80年代發展的軸配流徑向柱塞泵克服了閥配流徑向柱塞泵的不足。由于徑向泵結構上的特點，固定了軸配流徑向柱塞泵比軸向柱塞泵耐沖擊、壽命長、控制精度高。變量行程短泵的變量是在變量柱塞和限位柱塞作用下，改變定子的偏心距實現的，而定于的最大偏心距為 5—9mm（根據排量大小不同），變量行程很短。且變量機構設計為高壓操縱，由控制閥進行控制。故該泵的響應速度快。徑向結構設計克服了如軸向柱塞泵滑靴偏磨的問題。使其抗沖擊能力大幅度提高。

液壓柱塞泵：液壓柱塞泵靠氣壓供油的液壓油箱，在每次啟動機器后，必須等液壓漬箱達到使用氣壓后，才能操作機械。直軸斜盤式柱塞泵分為壓力供油型的自吸油型兩種。

柱塞泵的工作原理：

柱塞泵在使用時，當活塞在外力的作用向右移動時，泵體內容易造成負壓，上端的單向活門（排出活門）被壓而關閉，下端的單向活門（吸入活門）便被泵外液體的壓力推開，將液體吸入泵體內。相反，當活塞向左移動時，泵體內造成高壓，吸入活門被壓而關閉，排出活門受壓而開啟，由此將液體排出泵外。

當電動機帶動傳動軸旋轉時，泵缸與柱塞一同旋轉，柱塞頭永遠保持與斜盤接觸，因斜盤與缸體成一角度，因此缸體旋轉時，柱塞就在泵缸中做往復運動。它從0°轉到180°，即轉到上面柱塞的位置，柱塞缸容積逐漸增大，因此液體經配油盤的吸油口a吸人油缸；而該柱塞從180°轉到360°時，柱塞缸容積逐漸減小，因此油缸內液體經配油盤的出口排出液體。只要傳動軸不斷旋轉，泵便不斷地工作。

柱塞泵具有容積效率高，運轉平穩，流量均勻性好，噪聲低，工作壓力高等優點，但對液壓油的污染較敏感，結構較復雜，造價較高。
