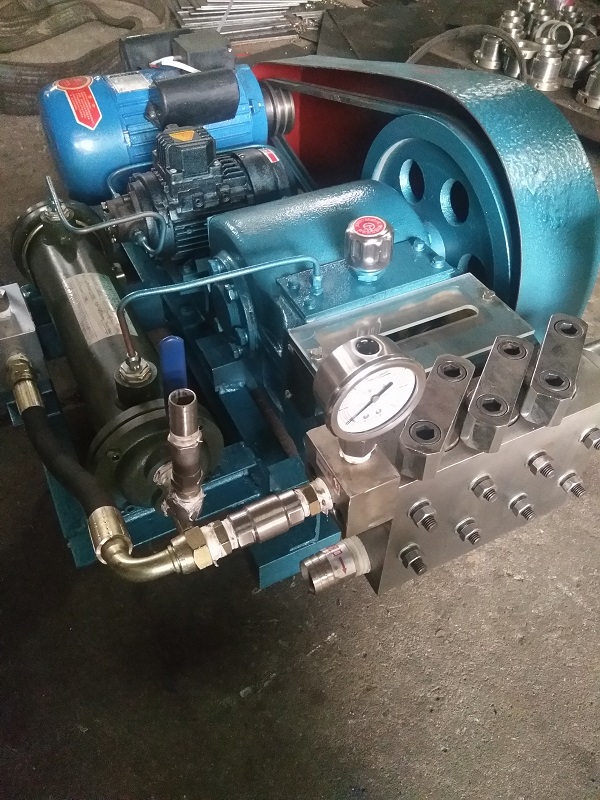

高壓往復泵的動力端，泵體為箱型結構，采用高強度鑄鐵鑄造。在設計時注意了防塵、防水機飛濺潤滑等。泵體上部裝有通氣帽，以平衡泵內氣壓，卸下后即為注油孔。動力端的潤滑系統一般采用飛濺潤滑，也可根據工況要求采用強制潤滑。

    高壓往復泵的液力端由泵頭，進排液閥、柱塞總成等組成。當柱塞在曲軸帶動下做回程運動時，泵頭工作缸內腔容積逐漸增大，壓力逐漸下降，形成了局部真空，排液閥處于關閉狀態；在壓差作用下，進液閥打開，液體進入工作缸。柱塞繼續移動到回程極限位置時，吸液過程終了，這是工作缸內吸液最多。當柱塞做進程運動時，工作缸內的容積逐漸減小，液體受擠壓，壓力增加，使進液閥關閉，排液閥打開，液體從排出管中排出，柱塞達到進程極限位置時，工作腔內的容積最小，排液過程完畢。由于柱塞不斷地往復運動，泵的吸液、排液過程就不斷交替進行，高壓液體就不斷地輸出。

    高壓往復泵同時裝有溢流閥。該溢流閥起溢流定壓作用，是壓力水系統保持在調定值上。它的特點是閥門處于常開狀態。該閥也可用于高壓水系統免于過載，此時閥門處于關閉狀態，作安全閥使用。當高壓水系統過載時，閥門打開，高壓水泄流。工作原理是當高壓水系統超過調定的工作壓力時，高壓水作用于控制活塞的力，大于蝶形彈簧的力，控制活塞向上移動，帶動閥桿上什打開旁路，使部分高壓水溢流回到水箱。
